Prečo je geometria vytláčania prvým rozhodnutím v tepelnom dizajne
Každý problém priemyselného chladenia začína tou istou otázkou: akú veľkú plochu môže daný prierez vystaviť pohybujúcemu sa vzduchu bez pridania zbytočnej hmoty alebo nákladov. Hliníkové extrúzne profily to riešia skôr geometriou než exotickými materiálmi, keďže hliníkové zliatiny používané v výlisky na riadenie tepla už ponúkajú priaznivú rovnováhu medzi vodivosťou, hmotnosťou a opracovateľnosťou. Skutočnou konštrukčnou premennou je tvar plutvy, rozstup a hĺbka, čo je dôvod, prečo rodiny profilov, ako je napríklad zúbkovaný dizajn plutvy a radiálne usporiadanie slnečnice, existujú skôr vedľa seba, než aby jedna nahrádzala druhú.
Tento článok rozoberá štyri profily vytláčania bežne špecifikované v ovládačoch LED, ovládačoch motora, napájacích zdrojoch a rámoch modulárnych zariadení a potom poskytuje praktické porovnanie, aby inžinieri a tímy obstarávania mohli priradiť profil k pracovnému cyklu a nie samotnému údajovému listu.
Ako teplo v skutočnosti zanecháva hliníkový profil
Pred porovnaním profilov je užitočné vidieť, ako teplo prechádza po vstupe do extrúzie. Základňa odvádza teplo preč od komponentu, rebrové pole znásobuje kontaktnú plochu so vzduchom a prúdenie vzduchu (prirodzené alebo nútené) odvádza teplo preč z povrchov rebier. Profil, ktorý ignoruje ktorúkoľvek z týchto troch fáz, má nízku výkonnosť bez ohľadu na to, koľko kovu používa.
Zúbkované profily radiátorov: Maximalizácia plochy povrchu na milimeter

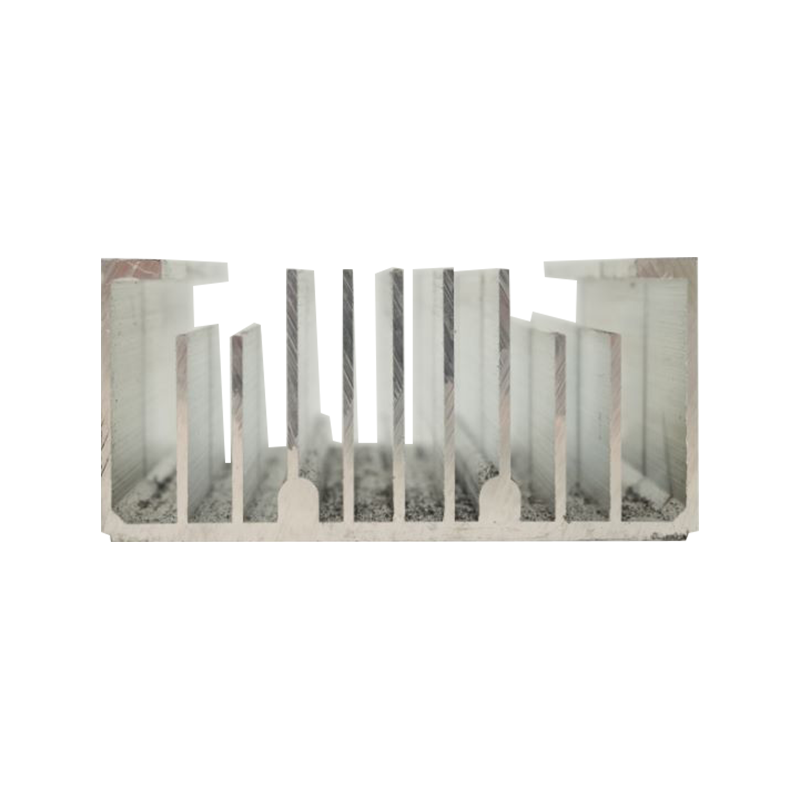

The zúbkovaný radiátor profil rozreže plutvové pole na úzke, zubovité segmenty, namiesto toho, aby ponechal súvislé rovné plutvy. Tým sa preruší hraničná vrstva vzduchu, ktorá sa tvorí pozdĺž plochého povrchu plutvy, čo inak spomaľuje výmenu tepla, keďže vzduch postupuje ďalej po dĺžke plutvy. V aplikáciách s prirodzenou konvekciou môže opakované prerušenie tejto hraničnej vrstvy cez zúbkovaný povrch zvýšiť efektívny odvod tepla o zmysluplnú rezervu v porovnaní s vytláčaním hladkých rebier s rovnakou celkovou stopou.
Tam, kde zúbkovanie najviac pomáha
- Uzavreté skrinky na vybavenie s obmedzeným alebo žiadnym núteným prúdením vzduchu
- Kryty LED ovládačov, kde sa vyžaduje kompaktný pôdorys
- Aplikácie s kontinuálnym, stabilným tepelným zaťažením namiesto ostrých špičiek
Pretože zúbkovanie mierne zmenšuje hĺbku rebier v porovnaní s rovnými rebrami rovnakej hrúbky, tento profil vymení malé množstvo surovej dĺžky rebier za veľký zisk na povrchu odkrytej hrany, čo je pri prirodzenej konvekcii relevantnejšia metrika.
Slnečnicové profily radiátorov: Radiálne lamelové rozvody pre 360-stupňové chladenie

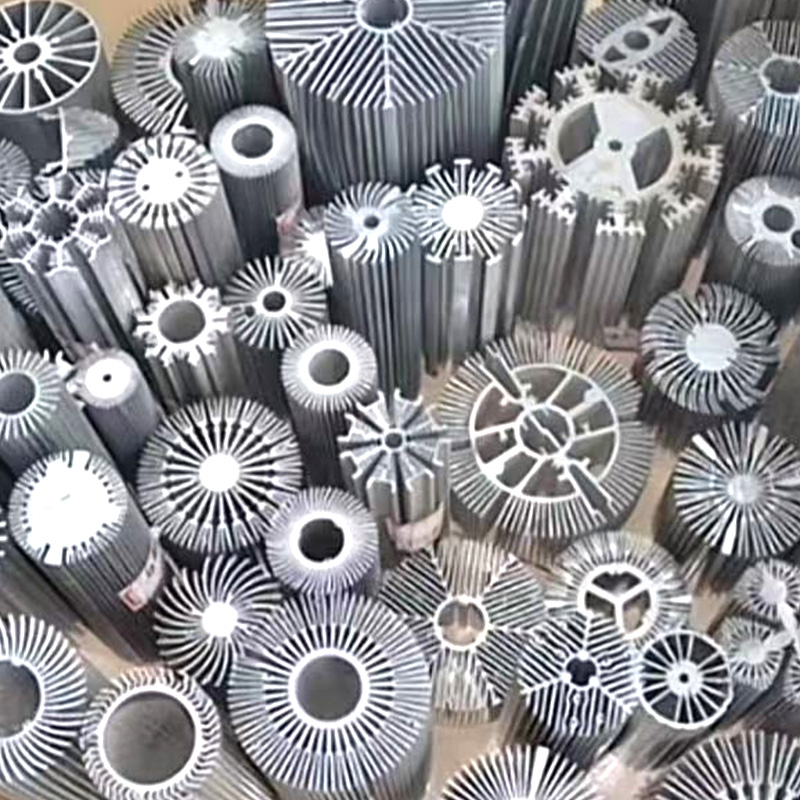

The slnečnicový radiátor Profil usporiada rebrá radiálne okolo centrálneho jadra, ktoré pripomína skôr lúče než paralelné dosky. Toto rozloženie distribuuje teplo rovnomerne v každom smere namiesto sústredenia rozptylu pozdĺž jednej roviny, čo je dôležité pre komponenty namontované s prúdením vzduchu prichádzajúcim z nepredvídateľného uhla, ako sú svietidlá LED namontované na strope alebo voľne stojace.
Rozloženie radiálnych rebier funguje konzistentne bez ohľadu na orientáciu montáže, čo znižuje potrebu špecifikovať smer prúdenia vzduchu počas plánovania inštalácie.
Radiálne konštrukcie majú tiež tendenciu prepúšťať teplo rovnomernejšie cez telo svietidla, čo znižuje riziko horúcich miest na vonkajšom kryte, čo je bežný problém pri vysokovýkonných LED a krytoch priemyselného osvetlenia.
Profil hliníkového drôtu 4040 Flow: Konštrukčné rámovanie so zabudovaným vedením káblov

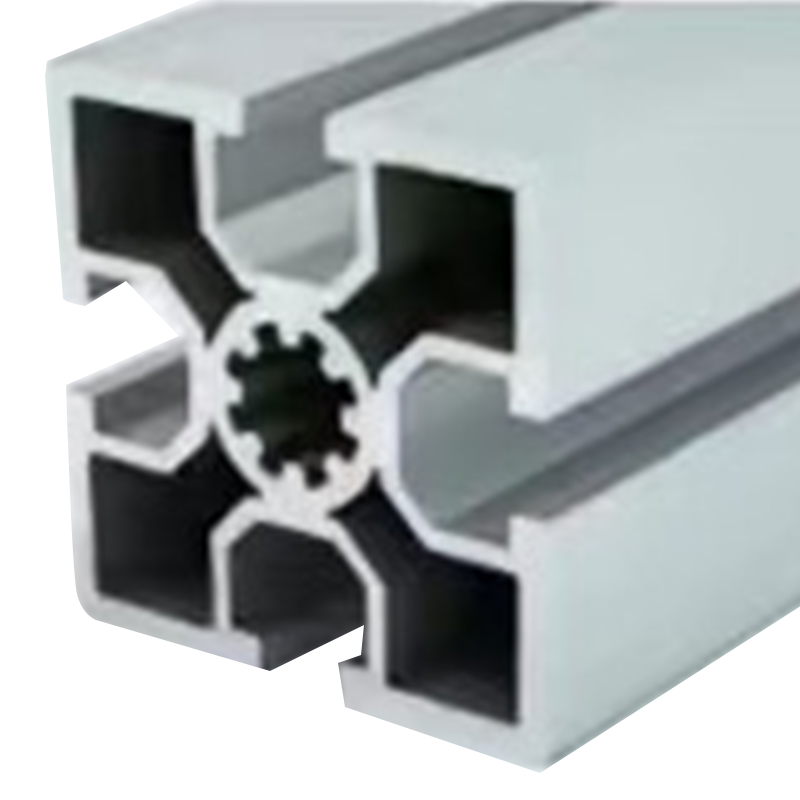

Nie každé vytláčanie v tepelnom alebo priemyselnom systéme je určené na priame odvádzanie tepla. The Hliníkový drôtený profil 4040 flow je modulárna sekcia s t-drážkou, 40 mm x 40 mm v priereze, navrhnutá tak, aby vytvárala konštrukčné rámy pre pracovné stanice, podpery dopravníkov a kryty zariadení, pričom poskytuje vnútorné kanály na vedenie káblov alebo hadičiek mimo dohľadu.
Typické úlohy v zostave chladiaceho systému
- Vytvorenie vonkajšieho rámu, ktorý podopiera panely chladiča alebo zásobníky ventilátorov
- Napájacie káble a káble snímačov veďte mimo horúcich povrchov
- Umožňuje rekonfiguráciu bez použitia náradia pri zmene usporiadania zariadenia
Široká obdĺžniková rúrka 4080: Nosná podpera pre väčšie zostavy
Keď rám potrebuje preklenúť väčšie vzdialenosti alebo niesť ťažšie panely chladiča, 4080 široká obdĺžniková trubica rozširuje rovnakú logiku t-slotu na širšiu časť s rozmermi 40 mm x 80 mm. Pridaná šírka zvyšuje odolnosť sekcie voči ohybu pri zaťažení, čo je dôležité, keď rám podopiera veľké radiátorové panely, priemyselné kryty alebo viacpolicové regály.
Spárovanie sekcií 4040 pre ľahšie vnútorné rámovanie so sekciami 4080 pre primárne nosné rozpätia je bežný spôsob, ako vyvážiť náklady na materiál a tuhosť konštrukcie v jednej zostave.
Porovnanie prierezového správania na prvý pohľad
Referenčná tabuľka výberu profilu
| Profil | Primárna funkcia | Vzor plutvy alebo drážky | Najlepšie sa hodí pre |
|---|---|---|---|
| Zúbkované radiator | Tepelný rozptyl | Segmentované zubové plutvy | Kompaktné kryty s prirodzenou konvekciou |
| Slnečnica radiator | Tepelný rozptyl | Radiálne lúčové plutvy | Všesmerové svietidlá |
| Prietokový drôtený profil 4040 | Konštrukčné rámovanie | 40x40 t-drážka s drôteným kanálom | Svetelné rámy a vedenie káblov |
| 4080 široká trubica | Konštrukčné rámovanie | 40x80 t-drážka s drôteným kanálom | Nosné zostavy s dlhým rozpätím |
Priradenie profilu k aplikácii
Rozhodnutie zvyčajne spočíva v dvoch otázkach: je cieľom rozptyl tepla alebo štrukturálna podpora, a ak je tepelná, bude prúdenie vzduchu prichádzať z pevného smeru alebo z viacerých uhlov. Zúbkovaný profil je vhodný pre kryt s pevnou orientáciou s obmedzeným prietokom vzduchu, zatiaľ čo slnečnicový profil je vhodný pre zavesené alebo voľne stojace zariadenie vystavené vzduchu zo všetkých strán. Po výbere tepelného profilu sa potreby rámovania riešia samostatne so 4 040 sekciami pre ľahšiu vnútornú štruktúru a 4 080 sekciami všade tam, kde zostava potrebuje odolať ohýbaniu cez dlhší rozpätie.
Kontrolný zoznam rýchleho rozhodovania
- Pevná montážna orientácia a uzavretý kryt: zvážte zúbkovanú geometriu rebra
- Otvorená montáž s prúdením vzduchu z viacerých strán: zvážte radiálnu geometriu slnečnice
- Ľahký vnútorný rám alebo vedenie káblov: profil 40x40
- Dlhé rozpätia alebo väčšie zaťaženie panelov: profil 40x80
Často kladené otázky
Q1: Znižuje zúbkovaný povrch plutvy konštrukčnú pevnosť výlisku?
Zúbkovanie je obmedzené na špičky plutiev a výrazne neovplyvňuje hrúbku základne, takže celková štrukturálna integrita na účely montáže zostáva do značnej miery nezmenená.
Q2: Môže byť slnečnicový radiátor namontovaný horizontálne aj vertikálne?
Áno, usporiadanie radiálnych rebier je navrhnuté špeciálne tak, aby fungovalo konzistentne bez ohľadu na orientáciu montáže, na rozdiel od konštrukcií s paralelnými rebrami, ktoré uprednostňujú jeden smer.
Otázka 3: Čo odlišuje profil 4040 od profilu 4080 okrem šírky?
Okrem širšieho prierezu ponúka profil 4080 väčšiu odolnosť voči ohybu pri zaťažení, vďaka čomu je vhodnejší pre dlhšie nepodporované rozpätia v rámci rámu.
Otázka 4: Môže byť vedenie vedené interne cez profily 4040 aj 4080?
Obidva profily obsahujú vnútorné kanály určené na vedenie káblov alebo hadíc, ktoré chránia kabeláž a sú mimo výhľad v rámci konštrukcie rámu.
Otázka 5: Používa sa eloxovanie zvyčajne na tieto profily vytláčania?
Eloxovanie je bežným dokončovacím krokom pre konštrukčné aj radiátorové profily, čím sa zlepšuje trvanlivosť povrchu a odolnosť proti korózii bez ovplyvnenia tepelných alebo konštrukčných vlastností.
